Różnica między instalacjami kwasu siarkowego o pojedynczej i podwójnej absorpcji

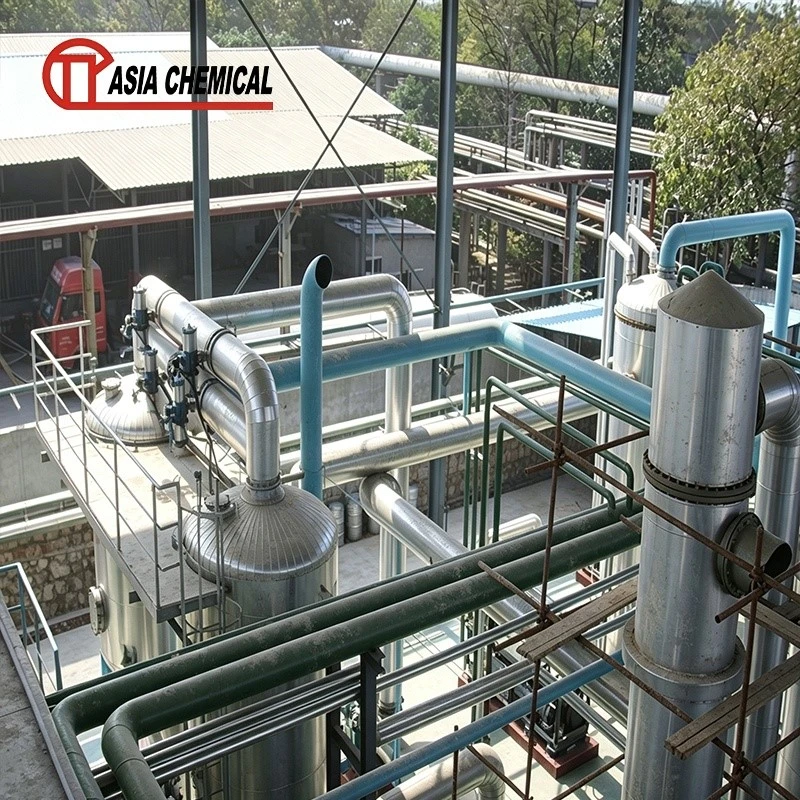

Produkcja kwasu siarkowego opiera się na procesie kontaktowym, podczas którego surowce zawierające siarkę-przekształcane są w dwutlenek siarki (SO₂), utleniane do trójtlenku siarki (SO₃) i na koniec absorbowane w roztworze kwasu siarkowego. Podczas projektowania instalacji jedną z kluczowych decyzji procesowych jest wybór pomiędzy instalacją kwasu siarkowego z pojedynczą absorpcją a instalacją kwasu siarkowego z podwójną absorpcją.
Główną różnicą między tymi dwiema konfiguracjami jest sposób zorganizowania absorpcji SO₃ i konwersji SO₂. Instalacja z pojedynczą absorpcją kończy absorpcję po etapie konwersji katalitycznej, natomiast instalacja z podwójną absorpcją wprowadza dodatkowy etap absorpcji po konwersji pośredniej i zawraca pozostały gaz zawierający SO₂- do dalszego utleniania. Ta różnica strukturalna wpływa na współczynnik konwersji, kontrolę emisji, odzysk energii, rozmieszczenie sprzętu i warunki pracy.
Asia Chemical Engineering Co., Ltdzapewnia rozwiązania w zakresie produkcji kwasu siarkowego w oparciu o różne właściwości surowców, wymagania dotyczące zdolności produkcyjnych i standardy środowiskowe. Zrozumienie różnicy pomiędzy systemami z pojedynczą i podwójną absorpcją pomaga określić odpowiednią konfigurację procesu dla nowych projektów związanych z kwasem siarkowym i modernizacji instalacji.
1. Podstawowy przebieg procesu w zakładach produkujących kwas siarkowy
Przed porównaniem obu technologii konieczne jest zrozumienie podstawowego procesu reakcji. Proces produkcji kwasu siarkowego obejmuje trzy główne etapy chemiczne:
Spalanie siarki
Siarka elementarna reaguje z tlenem wewnątrz palnika siarki, tworząc dwutlenek siarki:
S+O2→SO2+ciepło
Gazy spalinowe trafiają do sekcji oczyszczania i chłodzenia gazu, zanim zostaną przesłane do katalizatora.
Konwersja katalityczna
W konwerterze dwutlenek siarki reaguje z tlenem pod wpływem katalizatora-na bazie wanadu:
2SO2+O2→2SO3+ciepło
Reakcja zachodzi poprzez wiele złóż katalizatorów. Temperatura i stężenie tlenu są kontrolowane w celu osiągnięcia wymaganego współczynnika konwersji SO₂.
Absorpcja SO₃
Wytworzony trójtlenek siarki reaguje z krążącym kwasem siarkowym:
SO3+H2O → H2SO4+Ciepło
Konfiguracja absorpcji określa, ile SO₂ pozostaje w gazie wylotowym i bezpośrednio wpływa na wydajność emisji.
2. Co to jest instalacja kwasu siarkowego o pojedynczej absorpcji?
Pojedyncze wchłonięciefabryka kwasu siarkowegowykorzystuje jeden etap absorpcji po procesie konwersji katalitycznej.
Po przekształceniu SO₂ w SO₃ w konwerterze, gaz trafia do wieży absorpcyjnej. SO₃ jest wchłaniany do kwasu siarkowego, a pozostałe gazy są usuwane po oczyszczeniu.
W tym układzie konwerter zawiera zwykle kilka złóż katalizatorów. Wydajność reakcji zależy od aktywności katalizatora, kontroli temperatury, dostępności tlenu i czasu przebywania gazu. Proces pojedynczej absorpcji ma prostszy układ urządzeń, ponieważ nie wymaga pośredniej wieży absorpcyjnej ani dodatkowego systemu cyrkulacji gazu.
Główne cechy instalacji pojedynczej absorpcji
1. Uproszczona struktura procesu
Instalacja z pojedynczą absorpcją wymaga mniejszej liczby głównych jednostek procesowych w porównaniu z systemem z podwójną absorpcją. Główne wyposażenie obejmuje:
- Palnik siarkowy
- Kocioł na ciepło odpadowe
- Urządzenia do oczyszczania gazu
- Przetwornik
- Wieża absorpcyjna
- Układ obiegu kwasu
- Wymienniki ciepła
Zredukowany układ procesu może zmniejszyć początkową złożoność konstrukcji.
2. Nadaje się do określonych warunków produkcji
Instalacje z pojedynczą absorpcją są powszechnie wybierane do projektów związanych z produkcją kwasu siarkowego, gdzie wymagania dotyczące emisji i warunki wydajności instalacji pozwalają na taką konfigurację. Proces ten można zastosować w instalacjach spalania siarki, metalurgicznych-systemach oczyszczania gazów odlotowych i zakładach produkcji chemicznej o kontrolowanym stężeniu SO₂.
3. Niższe inwestycje w sprzęt
Ponieważ system zawiera mniej sekcji absorpcyjnych i powiązanego sprzętu do wymiany ciepła, początkowa konfiguracja sprzętu jest stosunkowo zwarta. Ostateczny wybór zależy jednak od możliwości produkcyjnych, lokalnych przepisów środowiskowych i wymaganych poziomów emisji SO₂.
3. Co to jest instalacja kwasu siarkowego o podwójnej absorpcji?
Instalacja kwasu siarkowego o podwójnej absorpcji dodaje pośredni etap absorpcji pomiędzy złożami katalizatorów, a następnie kończy drugi etap konwersji.
Proces ten nazywany jest także procesem podwójnej absorpcji podwójnego kontaktu (DCDA). Główną zasadą jest usunięcie powstałego SO₃ po częściowej konwersji, co pozwala na dalszą reakcję pozostałego SO₂ z tlenem w późniejszych złożach katalizatora.
Reakcja procesu przebiega następująco:
2SO2+O2→2SO3
Po pierwszym etapie konwersji gaz trafia do pośredniej wieży absorpcyjnej. Usunięcie SO₃ przesuwa reakcję równowagową w kierunku dodatkowej konwersji SO₂ podczas drugiego etapu katalitycznego.
4. Kluczowe różnice pomiędzy instalacjami z pojedynczą i podwójną absorpcją
4.1 Różnica w wydajności konwersji
Największą różnicą techniczną jest końcowy współczynnik konwersji SO₂. Pojedyncza instalacja absorpcyjna dokonuje konwersji i absorpcji w jednym cyklu. Część nieprzereagowanego SO2 pozostaje w gazie opuszczającym sekcję absorpcji. Instalacja podwójnej absorpcji usuwa SO₃ pomiędzy etapami konwersji, pozwalając reakcji równowagowej ponownie skierować się w stronę tworzenia SO₃. Zwiększa to ogólny współczynnik konwersji.
| Przedmiot | Pojedyncza instalacja absorpcyjna | Instalacja podwójnej absorpcji |
|---|---|---|
| Proces konwersji | Jeden etap wchłaniania | Dwa etapy wchłaniania |
| Współczynnik konwersji SO₂ | Około 96–98% | Powyżej 99% w trybie zoptymalizowanym |
| Wykorzystanie katalizatora | Konfiguracja standardowa | Wiele etapów konwersji |
| Złożoność procesu | Niżej | Wyższy |
Wyższy stopień konwersji systemów podwójnej absorpcji zmniejsza wydzielanie dwutlenku siarki.
4.2 Różnica w efektywności środowiskowej
Emisje SO₂ są bezpośrednio związane z pozostałą nieprzereagowaną zawartością dwutlenku siarki w gazie wylotowym. W pojedynczej instalacji absorpcyjnej pozostałe stężenie SO₂ zależy od konstrukcji konwertora, stanu katalizatora, temperatury roboczej i składu gazu.
Instalacja z podwójną absorpcją osiąga niższą emisję SO₂, ponieważ pozostały SO₂ jest zawracany do procesu konwersji przed końcowym uwolnieniem. W regionach o surowych przepisach dotyczących emisji powszechnie wybiera się technologię podwójnej absorpcji, ponieważ zapewnia dodatkową możliwość konwersji.
4.3 Różnica w konfiguracji sprzętu
Rozmieszczenie sprzętu różni się w przypadku obu technologii.
Sprzęt do pojedynczej absorpcji:
- Jedna wieża absorpcyjna
- Jeden system obiegu kwasu
- Konwerter ze złożami katalizatorów
- Urządzenia do chłodzenia gazu
Sprzęt do podwójnej absorpcji:
- Pośrednia wieża absorpcyjna
- Końcowa wieża absorpcyjna
- Dodatkowy układ cyrkulacji kwasu
- Dodatkowe wymienniki ciepła
- Bardziej złożone prowadzenie gazu
Proces podwójnej absorpcji wymaga większej liczby punktów kontrolnych, ponieważ operatorzy muszą zarządzać dodatkowymi strumieniami gazów i pętlami cyrkulacji kwasu.
4.4 Różnica w odzyskiwaniu ciepła
Produkcja kwasu siarkowego uwalnia znaczne ciepło reakcji. W wyniku reakcji spalania siarki powstaje-gaz o wysokiej temperaturze, który można odzyskać w kotle na ciepło odpadowe w celu wytworzenia pary. Etap konwersji katalitycznej również uwalnia ciepło:
2SO2+O2→2SO3+ciepło
Zarówno instalacje z pojedynczą, jak i podwójną absorpcją mogą integrować systemy odzyskiwania ciepła. Jednakże instalacje z podwójną absorpcją zwykle wiążą się z dodatkowymi wymaganiami w zakresie wymiany ciepła ze względu na dodatkowe etapy absorpcji i konwersji.
Typowe urządzenia do odzyskiwania ciepła obejmują:
- Kocioł na ciepło odpadowe
- Gazowy-gazowy wymiennik ciepła
- Podgrzewacz
- Przegrzewacz
- Kwaśny wymiennik ciepła
Asia Chemical Engineering Co., Ltd projektuje systemy procesowe zgodnie z wymaganiami dotyczącymi wytwarzania pary, celami wykorzystania energii i warunkami pracy instalacji.
5. Porównanie scenariuszy zastosowań
Instalacja kwasu siarkowego o pojedynczej absorpcji
Pojedynczy system absorpcyjny można rozważyć, gdy:
- Zdolność produkcyjna jest umiarkowana
- Wymagania dotyczące emisji odpowiadają możliwościom procesu
- Preferowany jest kompaktowy układ instalacji
- Kontrola inwestycji jest ważnym czynnikiem
Ta konfiguracja jest często wybierana w przypadku projektów, w których warunki procesu nie wymagają bardzo-niskich emisji SO₂.
Instalacja kwasu siarkowego o podwójnej absorpcji
System podwójnej absorpcji jest odpowiedni, gdy:
- Wymagana jest duża zdolność produkcyjna
- Przepisy środowiskowe wymagają niższych emisji SO₂
- Należy zwiększyć wykorzystanie siarki
- Priorytetem jest-długoterminowa wydajność działania
Proces DCDA jest powszechnie stosowany w nowoczesnych zakładach produkujących kwas siarkowy, ponieważ łączy w sobie wyższą wydajność konwersji z lepszą kontrolą emisji.
6. Jak wybrać pomiędzy technologią pojedynczej a podwójną absorpcją?
Przy wyborze należy wziąć pod uwagę kilka czynników technicznych.
Źródło surowca
Różne źródła siarki wytwarzają gaz o różnym składzie. Przykłady obejmują:
- Siarka elementarna
- Rudy siarczkowe
- Metalurgiczny gaz odlotowy-
- Siarkowodór-zawierający gazy
Skład gazu wpływa na konstrukcję konwertera i wymagania dotyczące absorpcji.
Zdolność produkcyjna
Wielkoskalowe-wytwórnie kwasu siarkowego zwykle wymagają wyższej wydajności konwersji i silniejszych systemów kontroli emisji. W przypadku projektów o dużej-wydajności często rozważa się technologię podwójnej absorpcji, ponieważ umożliwia ona wyższy odzysk siarki.
Przepisy środowiskowe
Lokalne limity emisji określają, czy pojedynczy system absorpcyjny może spełnić wymagania. Jeśli dopuszczalne stężenie emisji SO₂ jest rygorystyczne, mogą być wymagane dodatkowe etapy konwersji i absorpcji.
Wymagania dotyczące odzyskiwania energii
Instalacje kwasu siarkowego wytwarzają znaczną energię cieplną. Projekt może obejmować:
- Systemy wytwarzania pary
- Integracja wytwarzania energii
- Sieci odzysku ciepła
Wybrana konfiguracja procesu powinna być zgodna z ogólnym planem zarządzania energią.
7. Asia Chemical Engineering Co., Ltd. Rozwiązania dla instalacji kwasu siarkowego
Asia Chemical Engineering Co., Ltd dostarcza rozwiązania inżynieryjne dla zakładów produkujących kwas siarkowy, w tym projektowanie procesów, konfigurację sprzętu, integrację systemów i wsparcie techniczne. Firma ocenia wymagania projektowe na podstawie:
- Charakterystyka surowca
- Zdolność produkcyjna
- Cele konwersji SO₂
- Wymagania dotyczące odzyskiwania pary
- Normy środowiskowe
- Warunki pracy zakładu
W przypadku instalacji kwasu siarkowego wymagających wyższej wydajności konwersji i niższych emisji SO₂ technologia podwójnej absorpcji może zapewnić zoptymalizowaną trasę procesu. W przypadku projektów o określonej wydajności i warunkach emisyjnych istnieje również możliwość konfiguracji pojedynczych systemów absorpcyjnych zgodnie z wymaganiami technicznymi.
Wybór pomiędzy absorpcją pojedynczą a absorpcją podwójną to nie tylko różnica w ilości sprzętu, ale także decyzja związana z wydajnością konwersji, kontrolą środowiska, strategią operacyjną i-długoterminowymi celami produkcyjnymi.
Często zadawane pytania
1. Jaka jest główna różnica pomiędzy instalacjami kwasu siarkowego o pojedynczej i podwójnej absorpcji?
Główną różnicą jest liczba etapów absorpcji SO₃. Pojedyncza absorpcja wykorzystuje jeden etap absorpcji, podczas gdy podwójna absorpcja wykorzystuje pośredni etap absorpcji i końcowy etap absorpcji w celu zwiększenia konwersji SO₂.
2. Która instalacja kwasu siarkowego ma wyższy współczynnik konwersji SO₂?
Instalacje kwasu siarkowego o podwójnej absorpcji zazwyczaj osiągają wyższy współczynnik konwersji SO₂, ponieważ SO₃ jest usuwany pomiędzy etapami konwersji, co umożliwia dodatkowe utlenianie SO₂.
3. Czy instalacja z podwójną absorpcją wymaga większego wyposażenia?
Tak. Instalacja z podwójną absorpcją wymaga dodatkowych wież absorpcyjnych, systemów cyrkulacji kwasu, wymienników ciepła i sprzętu do obsługi gazu.
4. Czy można zmodernizować istniejące instalacje z pojedynczą absorpcją?
Niektóre instalacje z pojedynczą absorpcją można przekształcić w systemy z podwójną absorpcją, w zależności od istniejącego układu sprzętu, konstrukcji konwertera i warunków panujących w miejscu instalacji.
5. W jaki sposób Asia Chemical Engineering Co., Ltd wspiera projekty instalacji kwasu siarkowego?
Asia Chemical Engineering Co., Ltd świadczy usługi inżynierii instalacji kwasu siarkowego obejmujące wybór procesu, projektowanie sprzętu, integrację systemów i rozwiązania techniczne w oparciu o wymagania projektu.
